技术数据

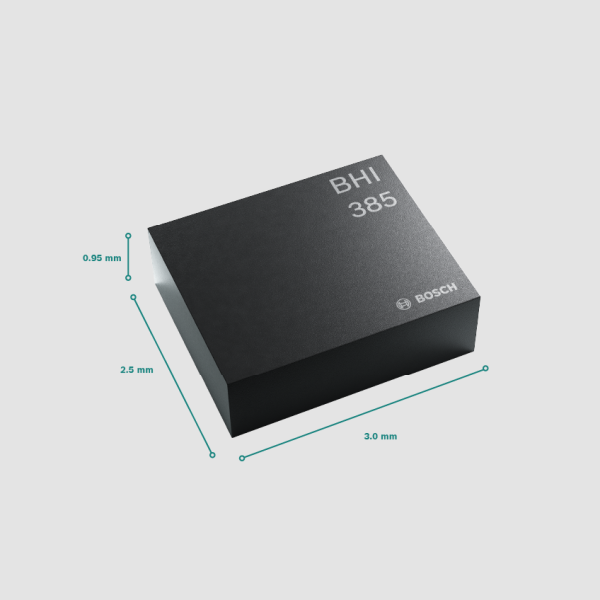

封装
2.5×3.0×0.95 mm³
功耗
- Fuser2(运行 CoreMark):
- 长运行模式(20MHz):959μA
- 加速模式(50 MHz)2.8mA
- 传感器融合(Hub+IMU)
- 运行(计算游戏旋转矢量,800Hz ODR):1.2mA
- 100Hz ODR:1.0mA
- 待机电流:8μA
数字分辨率
加速度计(A):16 位
陀螺仪(G):16 位
陀螺仪(G):16 位
测量范围
(A):±4g、±8g、±16g、±28g*
(G):±125°/s、±250°/s、±500°/s、±1000°/s、±2000°/s
(G):±125°/s、±250°/s、±500°/s、±1000°/s、±2000°/s
输出数据速率(可选)
(A):12.5Hz…1.6kHz
(G):12.5Hz…6.4kHz
(G):12.5Hz…6.4kHz
偏移量(全生命周期)
(A):±25mg
(G):±0.5°/s
(G):±0.5°/s
TCO
(A):±0.25mg/K
(G):±0.015°/s/K
(G):±0.015°/s/K
灵敏度误差
(A):0.4%
(G):2%
(G):2%
噪声
(A):160μg/√Hz(8g 量程)、
170μg/√Hz(28g 量程)
(G):高性能模式 0.007°/s/√Hz、
普通模式 0.01°/s/√Hz
170μg/√Hz(28g 量程)
(G):高性能模式 0.007°/s/√Hz、
普通模式 0.01°/s/√Hz
接口
主机接口可配置为 SPI 或 I2C
2 个从主接口(1 个 I2C 接口、1 个可选 SPI 或 I2C)
最多 14 个 GPIO 引脚
2 个从主接口(1 个 I2C 接口、1 个可选 SPI 或 I2C)
最多 14 个 GPIO 引脚
电源模式
高性能模式、普通模式、低功耗模式(LPM)、休眠模式
内存
256 KB 片上 SRAM
温度范围
-40…+85°C
电源电压
VDD:1.71…3.6V
VDDIO:1.71…1.89V
VDDIO:1.71…1.89V
