技术数据

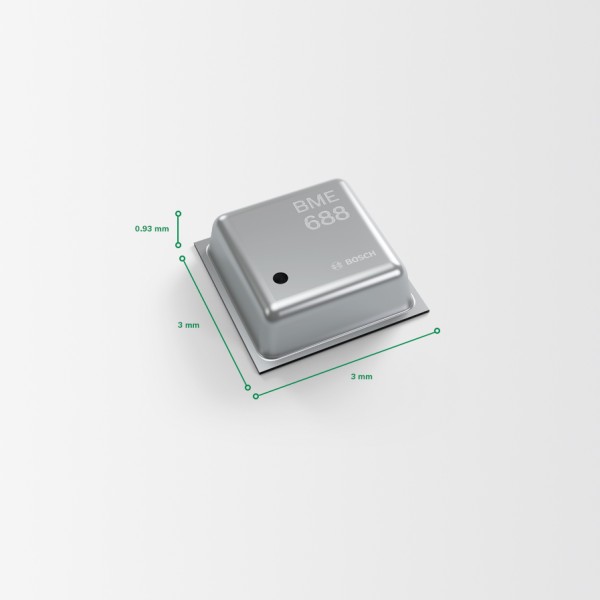

封装尺寸
8引脚金属LGA封装
3.0 x 3.0 x 0.93 mm³
3.0 x 3.0 x 0.93 mm³
运行范围(全精度)
压力:300…1100 hPa
湿度0…100%
温度:-40…85°C
湿度0…100%
温度:-40…85°C
供电电压VDDIO
电源电压VDD
电源电压VDD
1.2 ...3.6 V
1.71 ...3.6 V
1.71 ...3.6 V
接口
I²C和SPI
平均电流消耗
1 Hz湿度和温度下为2.1 µA
1 Hz压力和温度下为3.1 µA
1 Hz湿度、压力和温度下为3.7 µA
对于p/h/T和空气质量,ULP模式下为90 µA
对于p/h/T和空气质量,LP模式下为0.9 mA
标准气体扫描模式下为3.9 mA

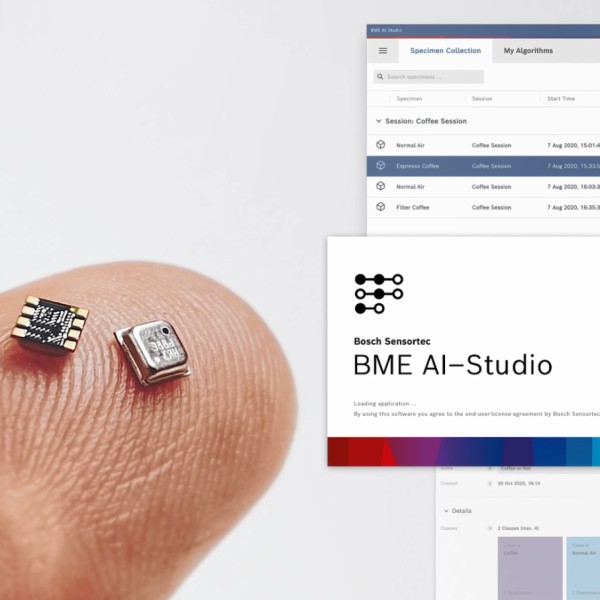

(可以在BME AI-Studio的应用程序上优化气体扫描模式和扫描速率)
1 Hz压力和温度下为3.1 µA
1 Hz湿度、压力和温度下为3.7 µA
对于p/h/T和空气质量,ULP模式下为90 µA
对于p/h/T和空气质量,LP模式下为0.9 mA
标准气体扫描模式下为3.9 mA
(可以在BME AI-Studio的应用程序上优化气体扫描模式和扫描速率)
气体传感器
H₂S扫描的F1分数
标准扫描速度
标准扫描电荷
响应时间(τ 33-63%)
传感器间偏差
功耗
输出数据处理
H₂S扫描的F1分数
标准扫描速度
标准扫描电荷
响应时间(τ 33-63%)
传感器间偏差
功耗
输出数据处理
0.94
单次扫描10.8秒
0.18 mAh(5次扫描约1分钟)
< 1秒(针对新传感器)
+/- 15% +/- 15
< 0.1 mA(超低功耗模式)
主要直接输出:空气质量指数(IAQ)、bVOC和CO₂当量(ppm)、气体扫描结果(%)及更多(全部列于表20的数据表:BSEC输出)
单次扫描10.8秒
0.18 mAh(5次扫描约1分钟)
< 1秒(针对新传感器)
+/- 15% +/- 15
< 0.1 mA(超低功耗模式)
主要直接输出:空气质量指数(IAQ)、bVOC和CO₂当量(ppm)、气体扫描结果(%)及更多(全部列于表20的数据表:BSEC输出)
湿度传感器
响应时间(τ0-63%)
精度公差
滞后
响应时间(τ0-63%)
精度公差
滞后
8 s
± 3%相对湿度
≤ 1.5%相对湿度
± 3%相对湿度
≤ 1.5%相对湿度
压力传感器
均方根噪声
灵敏度误差
温度系数偏移
均方根噪声
灵敏度误差
温度系数偏移
0.12 Pa(相当于1.7 cm)
± 0.25 %(高度变化400米时等效误差1 m)
±1.3 Pa/K(温度变化1°C时,等效高度变化±10.9 cm)
± 0.25 %(高度变化400米时等效误差1 m)
±1.3 Pa/K(温度变化1°C时,等效高度变化±10.9 cm)
