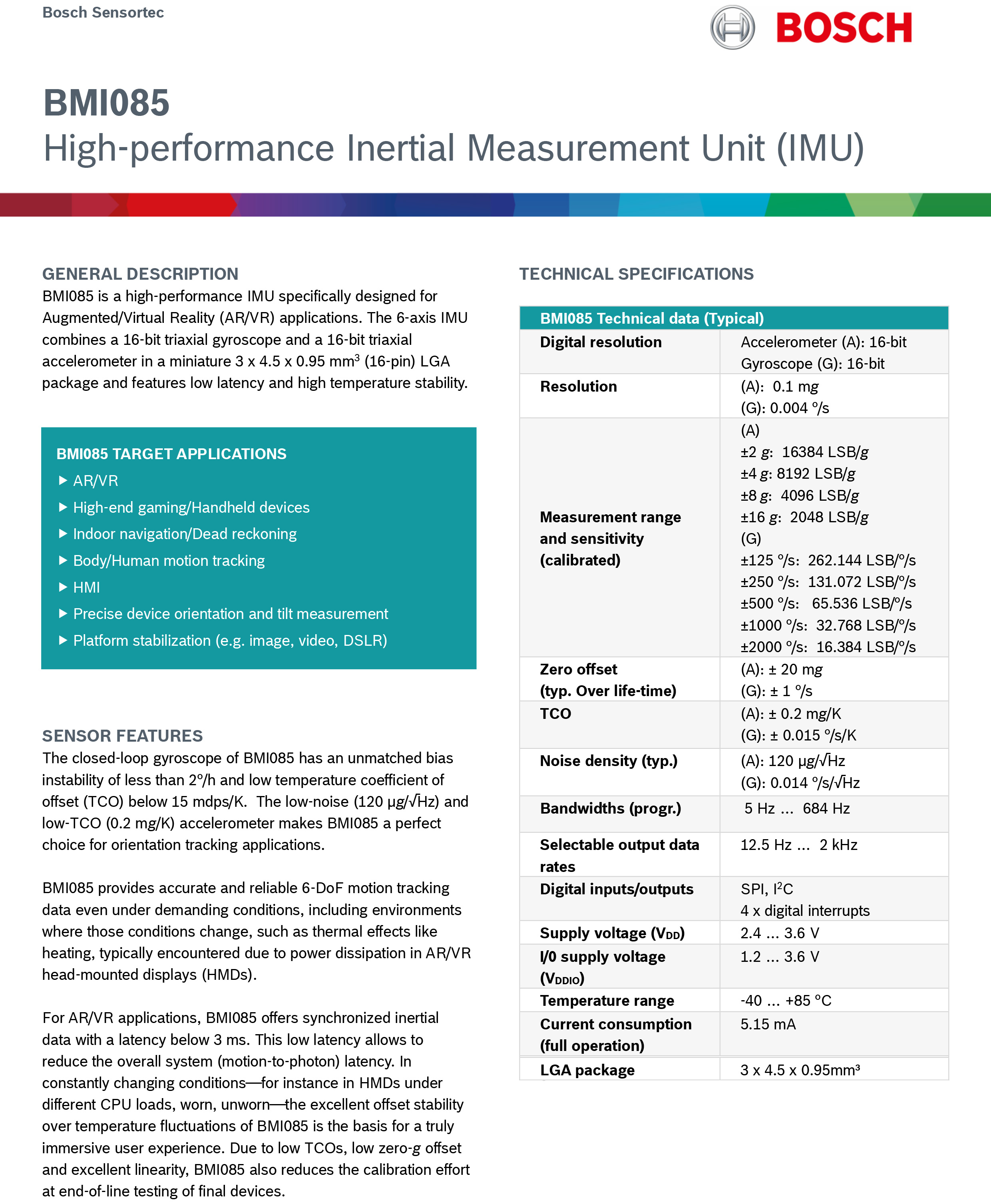

技术数据
数字分辨率
加速度计(A):16位
陀螺仪(G):16位
陀螺仪(G):16位
分辨率
(A):± 0.1 mg
(G):0.004°/s
(G):0.004°/s
测量范围和灵敏度(校准后)
(A):
±2g:16384 LSB/g
±4g:8192 LSB/g
±8g:4096 LSB/g
±16g:2048 LSB/g
(G):
± 125°/s:262.144 LSB/°/s
± 250°/s:131.072 LSB/°/s
± 500°/s:65.536 LSB/°/s
± 1000°/s:32.768 LSB/°/s
± 2000°/s:16.384 LSB/°/s
±2g:16384 LSB/g
±4g:8192 LSB/g
±8g:4096 LSB/g
±16g:2048 LSB/g
(G):
± 125°/s:262.144 LSB/°/s
± 250°/s:131.072 LSB/°/s
± 500°/s:65.536 LSB/°/s
± 1000°/s:32.768 LSB/°/s
± 2000°/s:16.384 LSB/°/s
零偏移(标准,整个使用寿命期间)
(A):± 20 mg
(G):± 1°/s
(G):± 1°/s
TCO
(A):± 0.2 mg/K
(G):± 0.015 °/s/K
(G):± 0.015 °/s/K
噪声密度(典型值)
(A):120 μg/√Hz
(G):0.014 °/s/√Hz
(G):0.014 °/s/√Hz
带宽(可编程)
5 Hz…684 Hz
可选输出数据速率
12.5 Hz...2 kHz
数字输入/输出
SPI、I²C,
4个数字中断
4个数字中断
电源电压(VDD)
2.4…3.6 V
I/0供电电压(VDDIO)
1.2…3.6 V
温度范围
-40…+85°C
电流消耗(全面运行)
5.15 mA

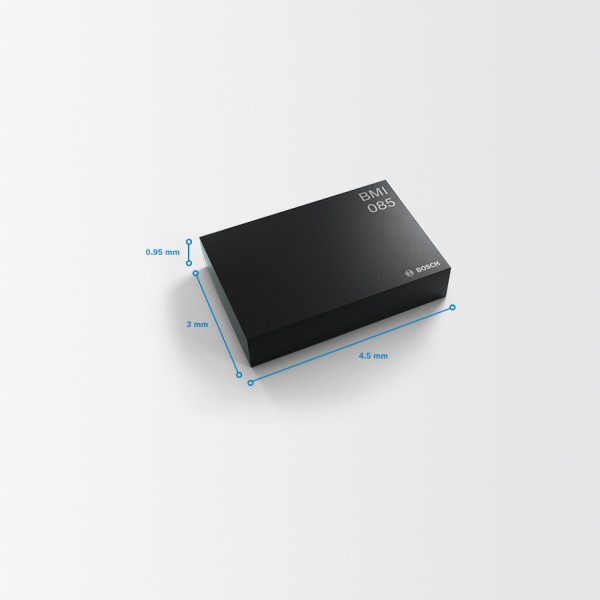

LGA封装
3 x 4.5 x 0.95 mm³
